ISWD80-125(I)單級單吸低轉速臥式離心泵 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品介紹 ISWD80-125(I)單級單吸低轉速臥式離心泵

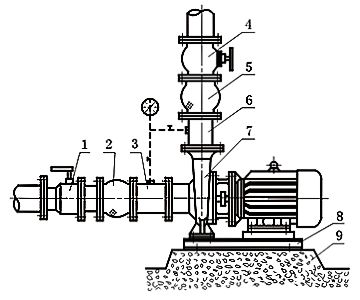

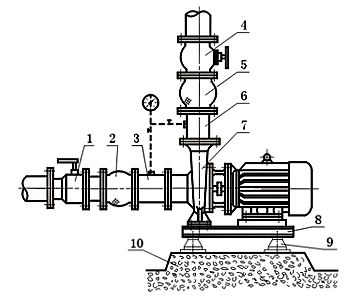

ISWD80-125(I)單級單吸低轉速臥式離心泵安裝說明 1、安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。 2、泵與電機是整體結構，安裝時無需找正，所以安裝時十分方便。 3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。 4、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體。 5、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。 6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。 7、排出管路如安裝逆止閥應裝在閘閥的外面。 8、安裝后撥動泵軸，葉輪應有磨擦聲或卡死現象，否則應將泵拆開檢查原因。 9、泵的安裝方式分為硬性聯接和柔性聯接安裝。 ISWD80-125(I)單級單吸低轉速臥式離心泵安裝方式

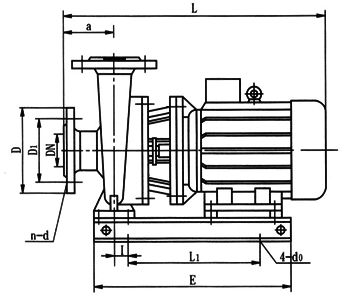

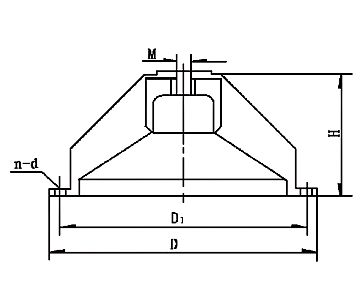

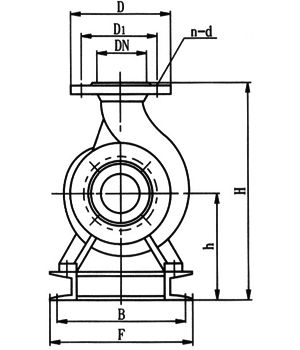

ISWD80-125(I)單級單吸低轉速臥式離心泵附件及安裝尺寸

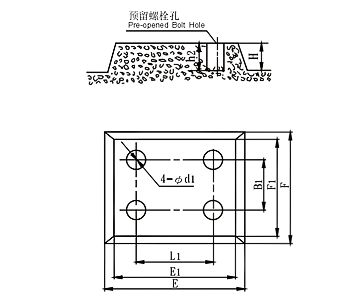

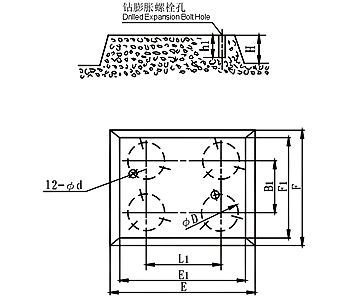

ISWD80-125(I)單級單吸低轉速臥式離心泵泵基礎圖
泵安裝尺寸圖表
泵安裝尺寸圖表
因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多ISWD80-125(I)單級單吸低轉速臥式離心泵相關信息！
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
